Precision Measurement
정밀 측정 시스템
360개 이상의 데이터 포인트 기반 초정밀 측정. 자동차 부품·정류자·MLCC Roller 등 다양한 형상 공차를 정밀 분석합니다.
Ultra-Precision Sensing
초정밀 센싱 시스템
LVDT 센서
접촉식 변위 센서 · ±0.5~25mm 측정범위 · 0.15μm 반복정밀도 · 스프링/공압/진공 타입
전자 마이크로미터
디지털 인디케이터 · 1~32채널 동시 측정 · 0.001mm/0.0001mm 분해능 · RS232C/485 통신
비접촉 정밀 측정
3D 스캐너 · 레이저 변위센서(블루 405nm) · 텔레센트릭 시스템 · 최대 17,000 fps 샘플링
Shaft & Camshaft
샤프트형 제품 측정기
제품을 회전시키며 외경 및 Run-Out을 측정·분석하는 품질 측정기.
- Journal: 외경, 진원도, 원통도, 동축도, Run-Out
- Cam: 장경, Cam Run-Out, Cam 위상각
- Thrust: Run-Out, 폭 Run-Out
- Pulley/Flange: 외경, 동심도, 동축도
CrankShaft 측정기
Camshaft 측정기
Cylinder Head
Oil Hole 자동 내경 측정 시스템
6축 산업용 로봇을 활용하여 Cylinder Head의 Oil Hole 내경을 자동으로 측정·분석하는 초정밀 시스템.
- Work 이송 장치 + HMI(Human Machine Interface)
- 산업용 로봇(6축) 기반 자동 측정 경로 제어
- Evaluation System으로 결과 자동 분석/저장

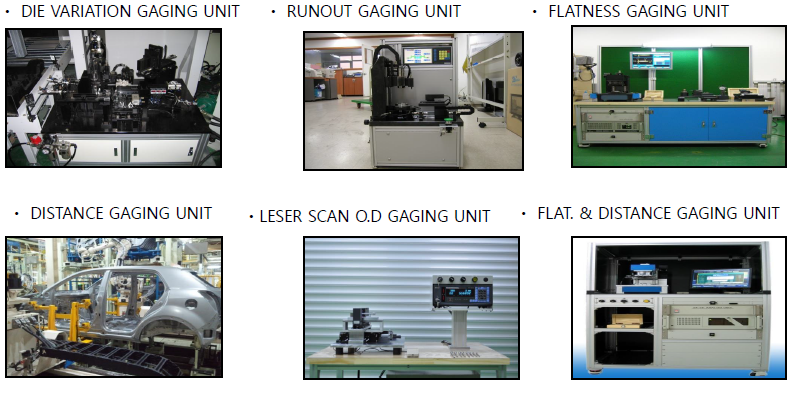

Quality Inspection
RF 무선 + SPC 기반 품질 측정 시스템
가공 제품의 형상 공차를 디지털 Gage로 측정하고 데이터를 분석하여 제품 품질을 개선하는 통합 측정 시스템.
- RF 통신 기반 무선 디지털 Gage
- SPC 내장 테이블 + 실시간 데이터 분석
- Runout / O.D / I.D / Distance / Thickness 등 종합 측정
Reference
대표 측정 설비 Reference

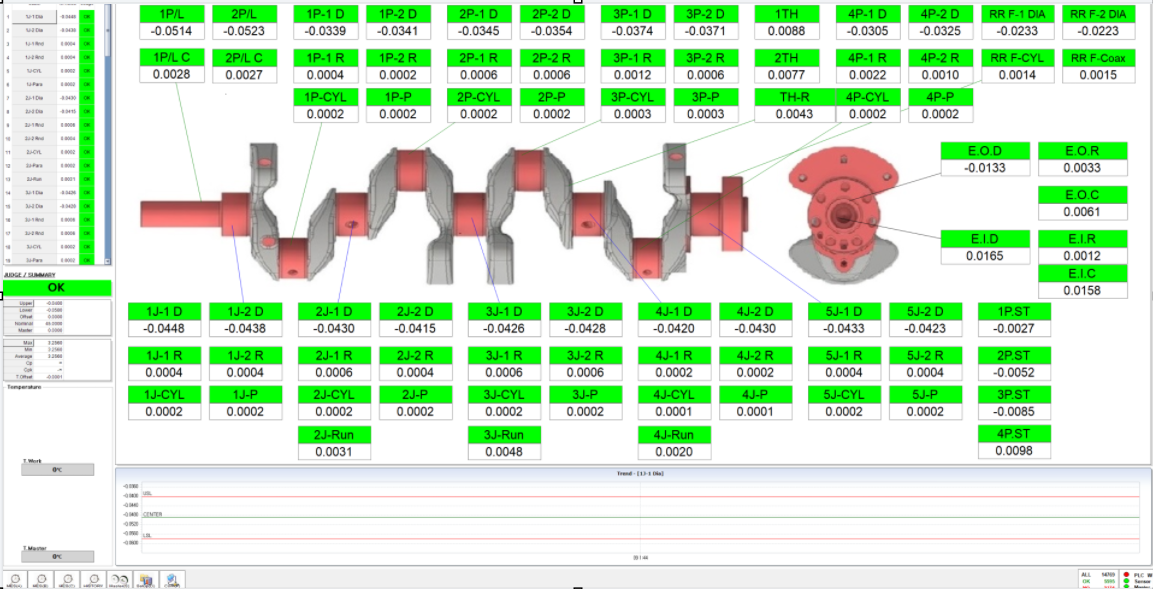

CrankShaft 측정기
Journal/Thrust/Pulley/Flange/Auto Bore 종합 측정 프로그램
Camshaft 측정기
Journal 외경·원통도·진원도·동축도·Run-Out + Cam 측정

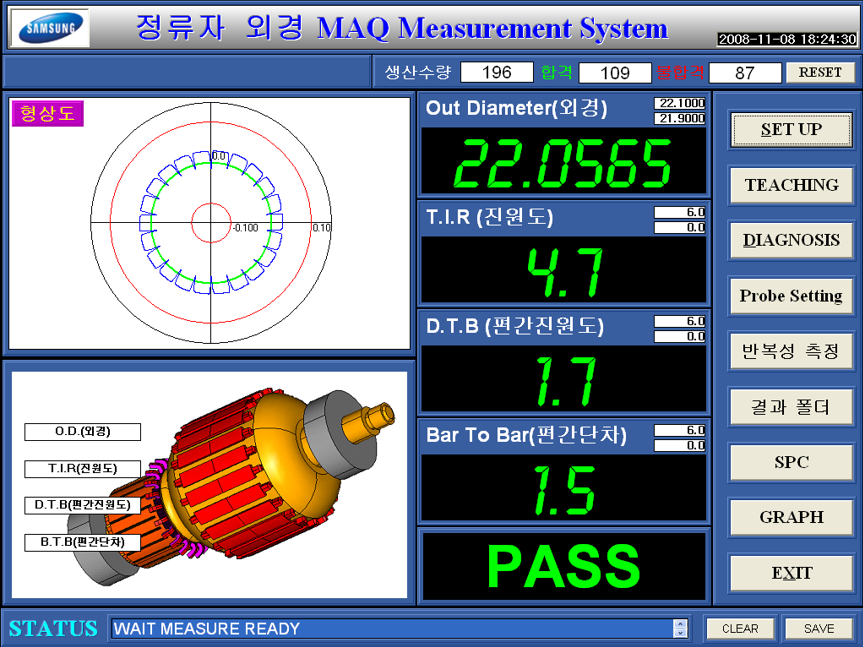

정류자 측정기
Journal 외경·진원도, Thrust 편간 진원도/단차(D.T.B/B.T.B)

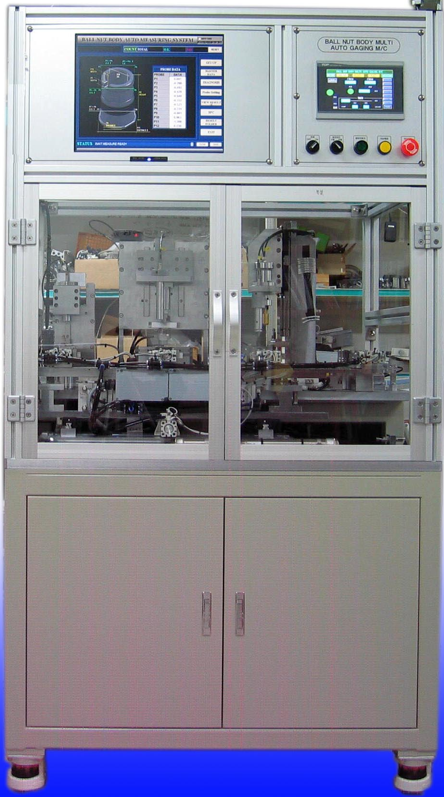

Ball Nut Body 측정기
O.D 3-PLACE / I.D / Distance / Height / Width 종합
MLCC Roller 측정 시스템
삼성전기 적용 — 형상/Run-Out 자동 측정·분석

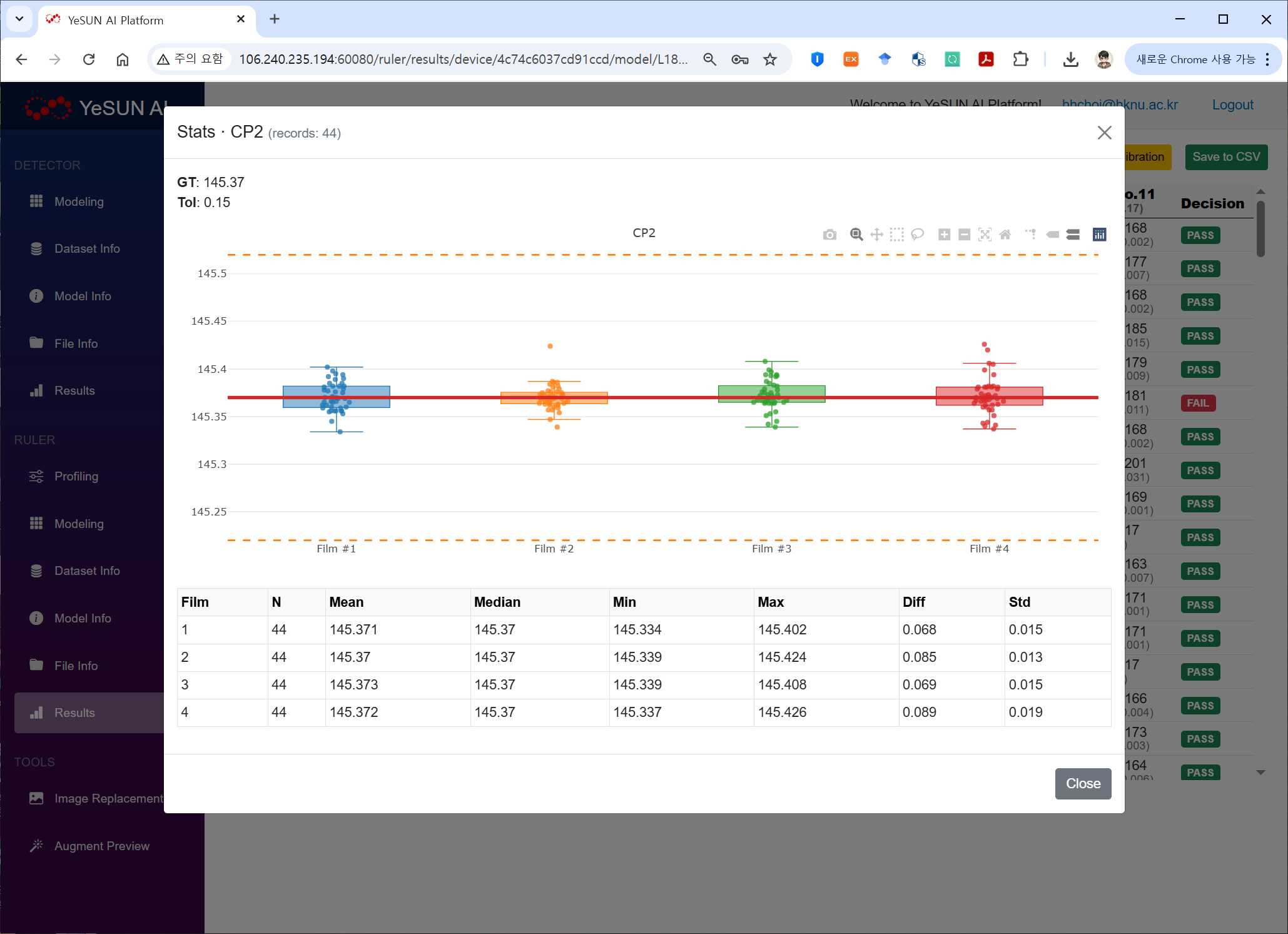

측정 결과 분석 그래프
제품별 측정 결과 시각화 및 통계 산포도
